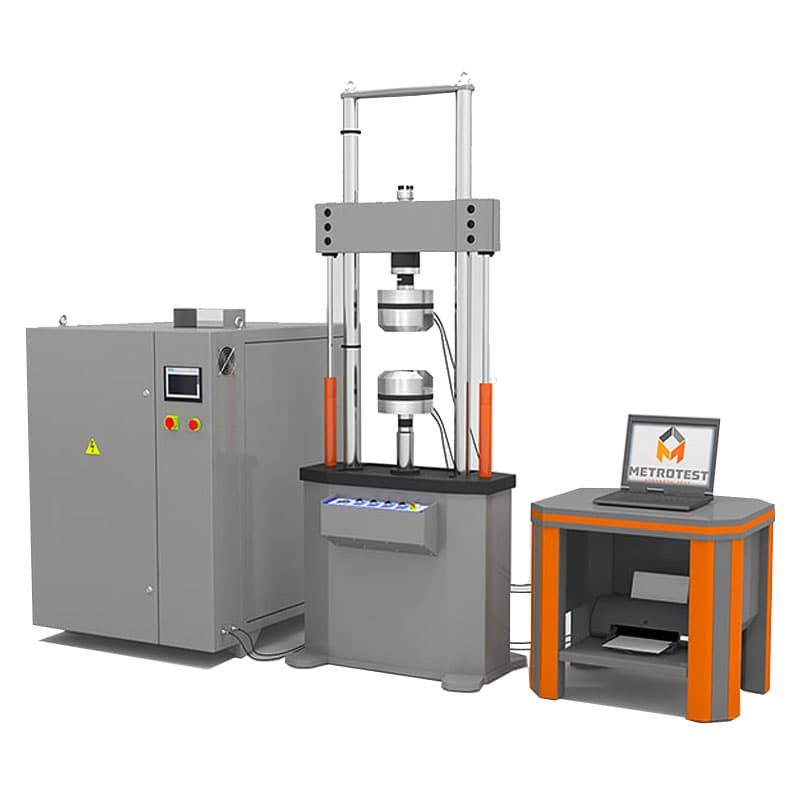

Динамическая машина УИМ-Д

Скачать инструкцию

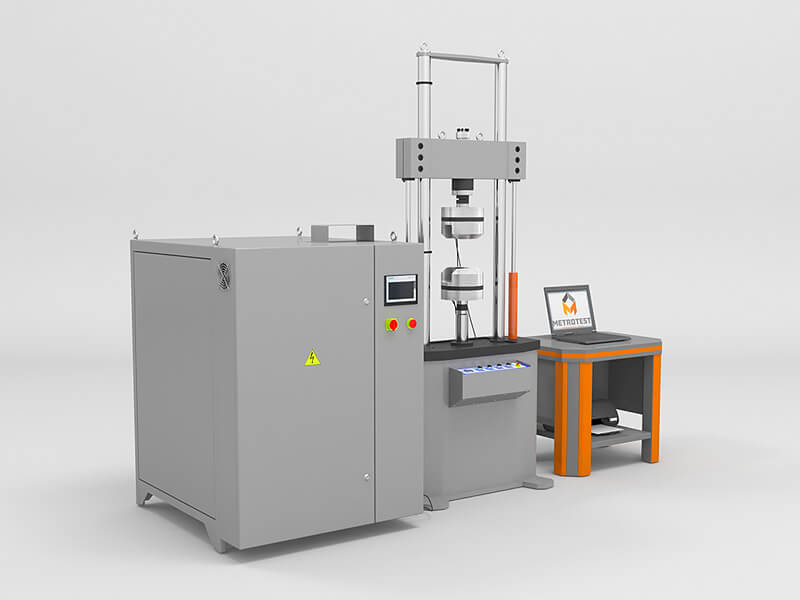

Машины испытательные универсальные УИМ-Д производятся в соответствии ГОСТ 28840 и предназначены для определения механических свойств материалов при динамических, статических и циклических испытаниях образцов цветных и черных металлов, строительных и композиционных материалов на усталость.

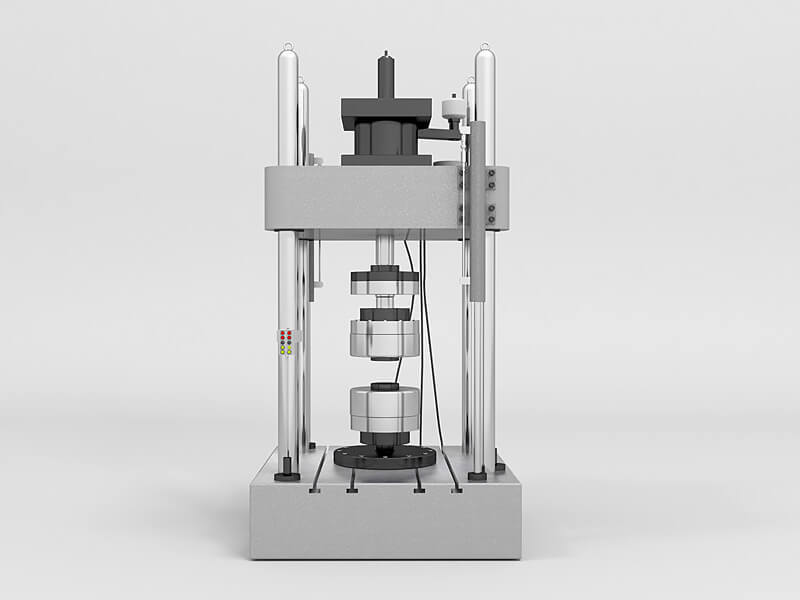

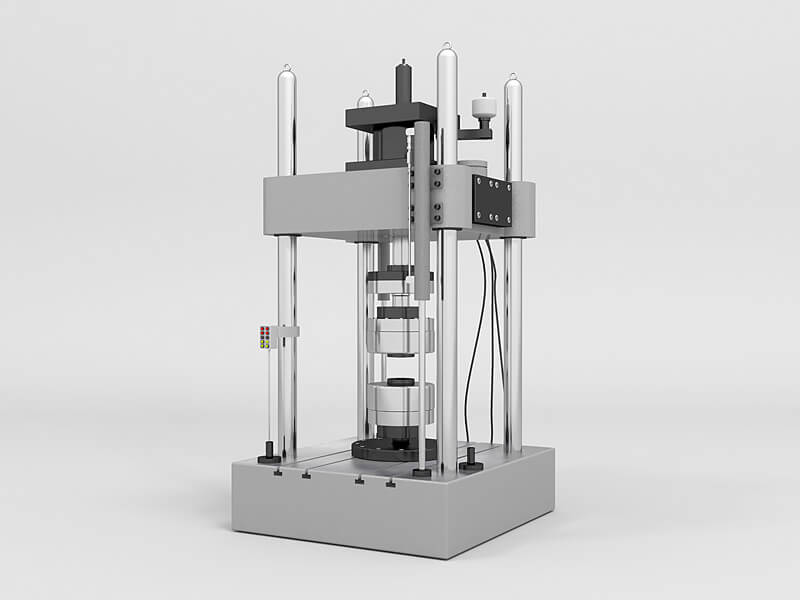

Машины УИМ-Д представлены в двухколонном исполнении с предельными нагрузками от 50 до 250 кН, и в четырехколонном исполнении с предельными нагрузками от 500 до 1000 кН.

Принцип действия машин основан на преобразовании энергии давления гидравлической жидкости в поступательное движение штока гидроцилиндра, создающее усилие, прикладываемое к испытываемому образцу.

Модификации машин УИМ-Д компании «Метротест» отличаются диапазонами нагрузок, размерами рабочего пространства и габаритными размерами.

Кроме того, машины могут иметь варианты нестандартного исполнения по техническому заданию Заказчика, в рамках конструктивных возможностей машин.

Машины оснащены гидравлическим пульсатором и цифровой многофункциональной системой автоматического программируемого управления испытательной машиной и измерения параметров прочности материалов образца.

Автоматическая система позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать результаты испытаний в реальном времени с отображением графика нагружения, расчетом основных показателей прочности испытуемых материалов и выводом на печать протокола испытания.

В основной комплект поставки машины входит: ПК с программным обеспечением «M-Test», принтер, модуль силозадающий, электрогидравлический шкаф управления, захваты клиновые гидравлические универсальные, вкладыши для закрепления плоских и цилиндрических образцов, столы сжатия, виброопоры, техническая документация, заключение о первичной проверке испытательного оборудования и свидетельство о присвоении Знака качества.

Машины испытательные универсальные гидравлические УИМ-Д компании «Метротест» внесены в Государственный реестр средств измерений России под № 69898-17.

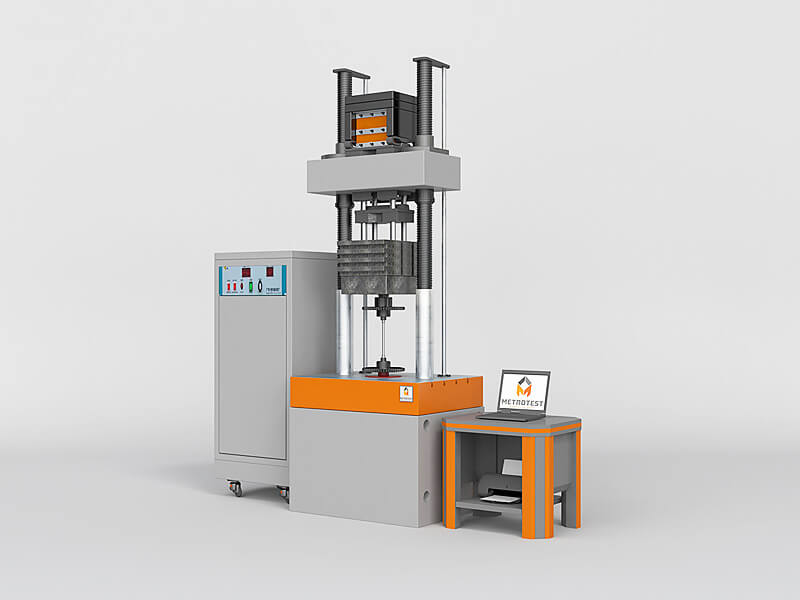

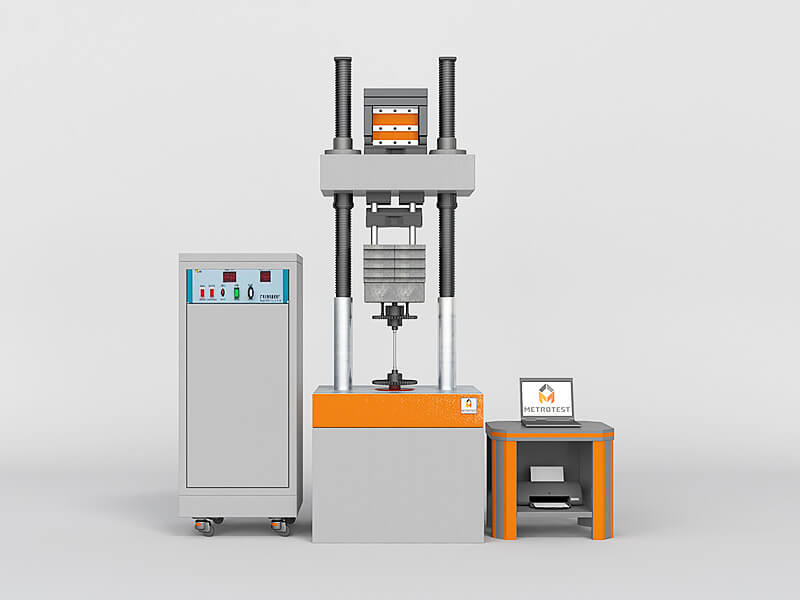

Магнитно-резонансные машины модификации ПИМ-МР позволяют проводить испытания на усталость как при симметрических циклах, так и в условиях статического растяжения, а также проводить испытания на изгиб с кручением, кручение с растяжением-сжатием и др.

Работа машины ПИМ-МР происходит по резонансному принципу описанному в патенте РФ № 2335356, B06B 1/16, опубл. 10.10.2008. Способ нагружения заключается в том, что резонансные колебания массы на упругой связи возбуждают путем принудительного периодического перемещения противоположного конца упругой связи и настраивают резонансные колебания заданной амплитуды, принудительное периодическое перемещение концу упругой связи сообщают инерционным вибратором, инерционный вибратор удерживают в пространстве виброизолирующей упругой связью с основанием, изменяют жесткость упругой связи и массу и возбуждают резонансные колебания в области периода колебаний.

При наличии соответствующих захватов возможны следующие испытания:

• трехточечный изгиб;
• четырехточечный изгиб;
• растяжение и сжатие листовых образцов;
• растяжение и сжатие колес;
• растяжение и срез болтовых соединений;
• соединительных штоков;
• роликовых цепей;
• растяжение-трещиностойкость.

Машины модификации ПИМ-МР все время оптимизируются, и их конструкция является оптимальной на момент выпуска.

Компьютеризированная система управления использует передовую систему широко импульсного управления и усилитель мощности нового типа для повышения надежности электрической системы.

Преимущество машин:

• высокая эффективность;
• низкое энергопотребление;
• высокая точность управления;
• удобны в эксплуатации.

Компьютеризированная система позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать результаты испытаний в реальном времени с отображением графиков испытания, частот и времени, времени загрузки и последующим расчетом основных показателей испытуемых материалов, сохранение данных и выводом на печать протокол испытания.
